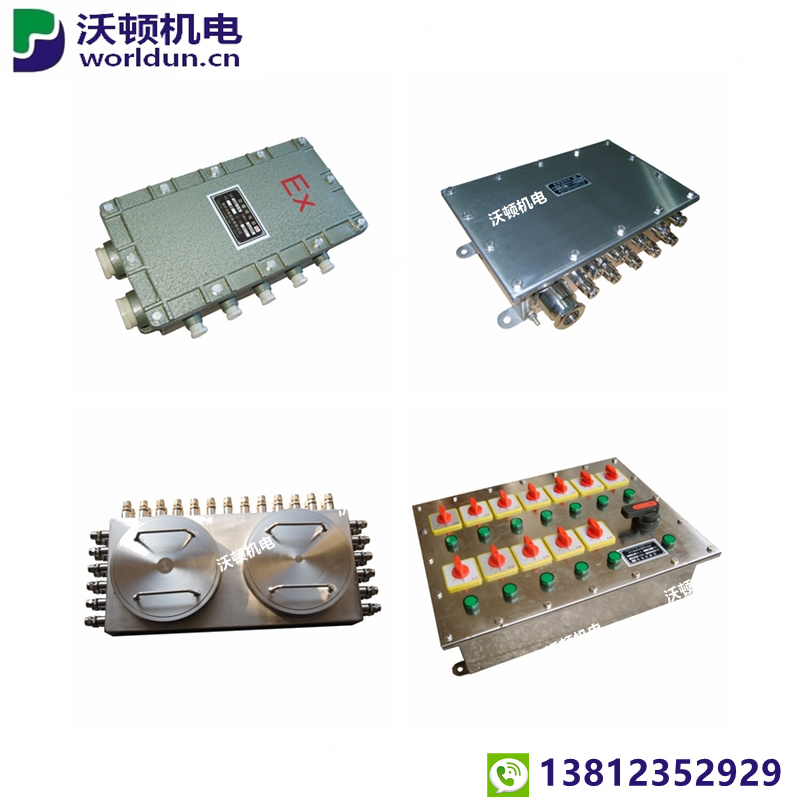

防爆接线箱 防爆仪表箱
防爆接线箱 铝合金分线箱

产品种类

 增安型防爆接线箱、隔爆型防爆接线箱、防水接线箱；不锈钢防爆箱、碳钢防爆箱、铝合金防爆箱、玻璃钢防爆箱；防爆箱、隔爆箱、分线箱、端子箱。

终端螺纹

 M、Z、G、ZG、PT、NPT等，可按具体要求制作

制造材料

 Q235、20#、1Cr18Ni9Ti、304、316、316L等
防爆标志
 隔爆型 Exd ⅡC T6；增安型 Exd ⅡB T6
适用工况
 爆炸气体环境：1区、2区；爆炸气体混合物：ⅡA、ⅡB、ⅡC

产品特点

结构先进，密封性和反复性好，安装检修方便，工作安全可靠。

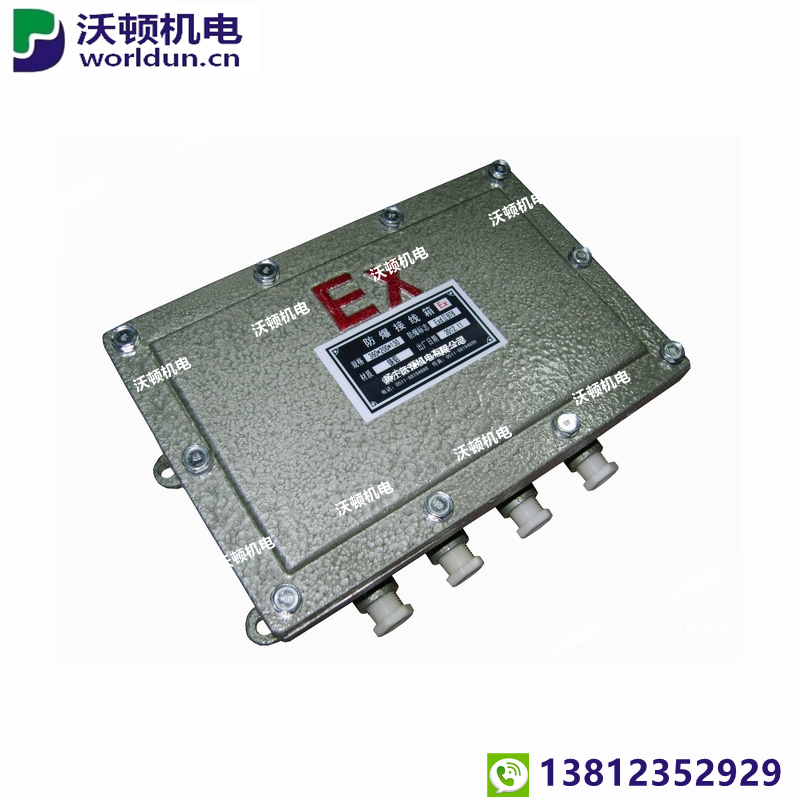

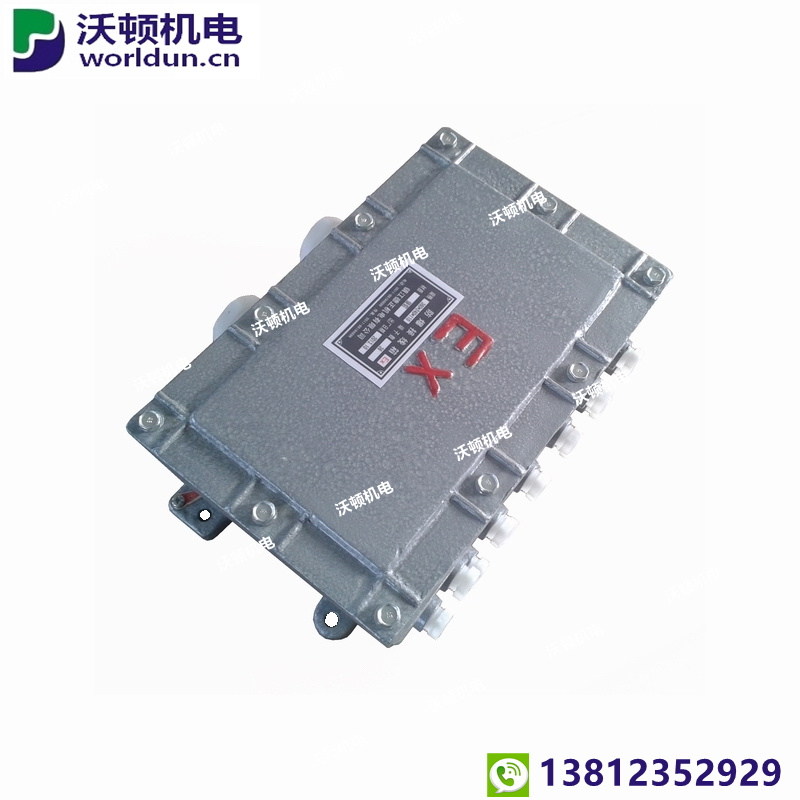

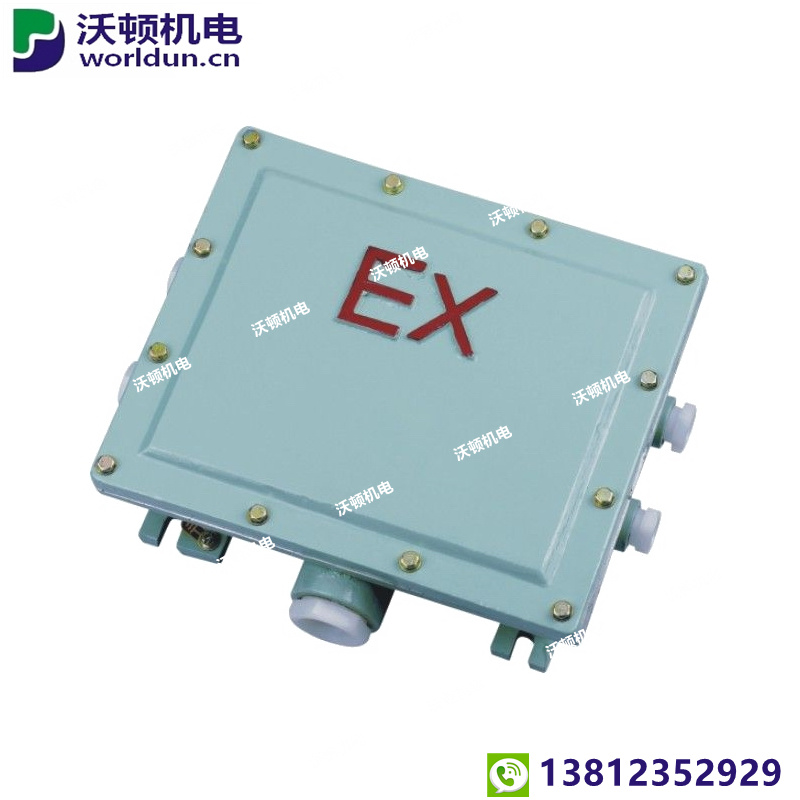

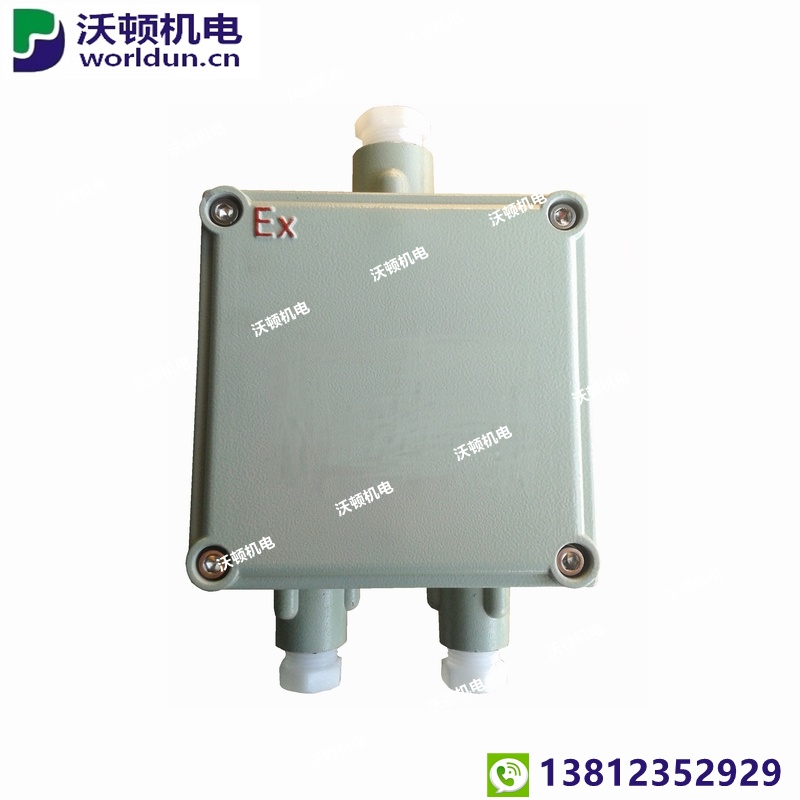

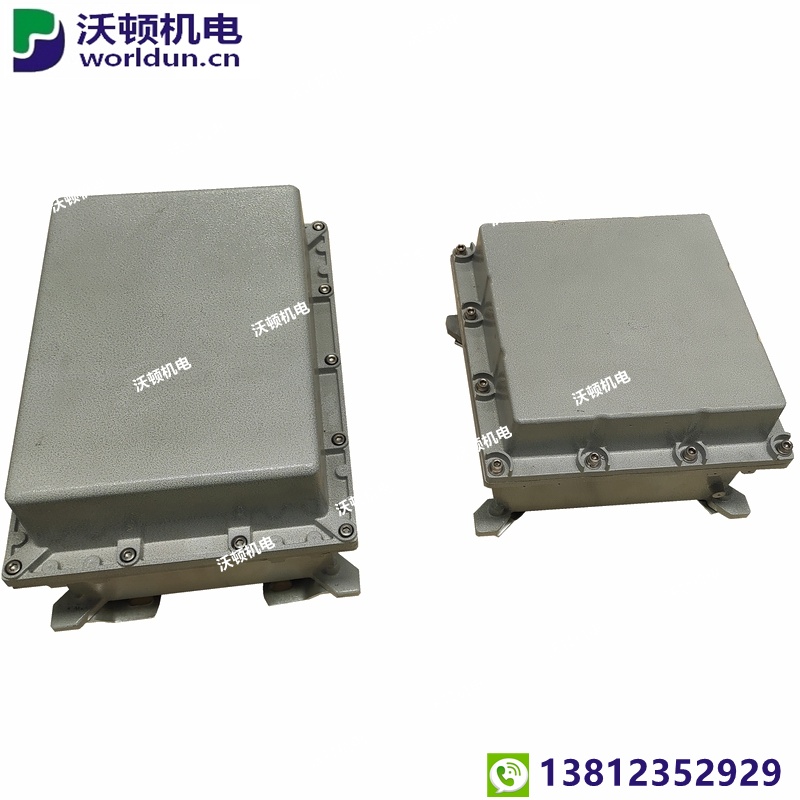

铝合金防爆接线箱
铝合金防爆接线箱
铝合金防爆接线箱
铝合金防爆接线箱

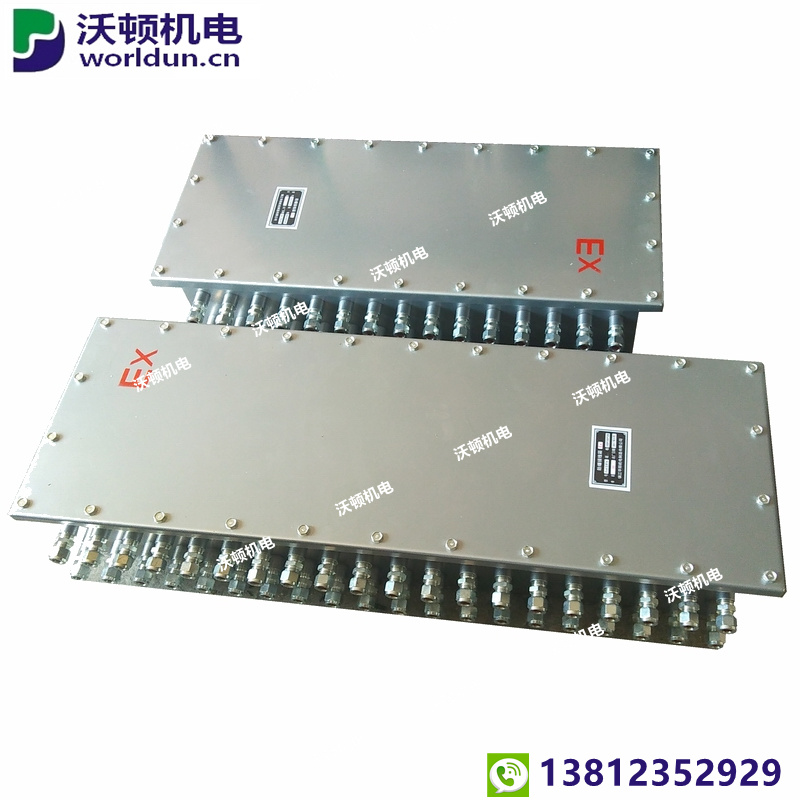

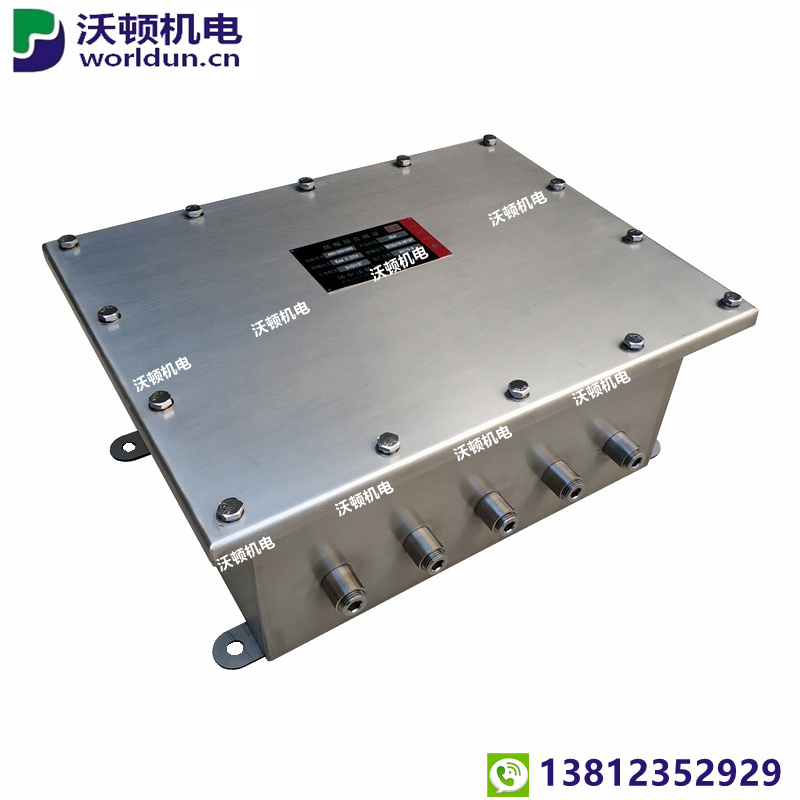

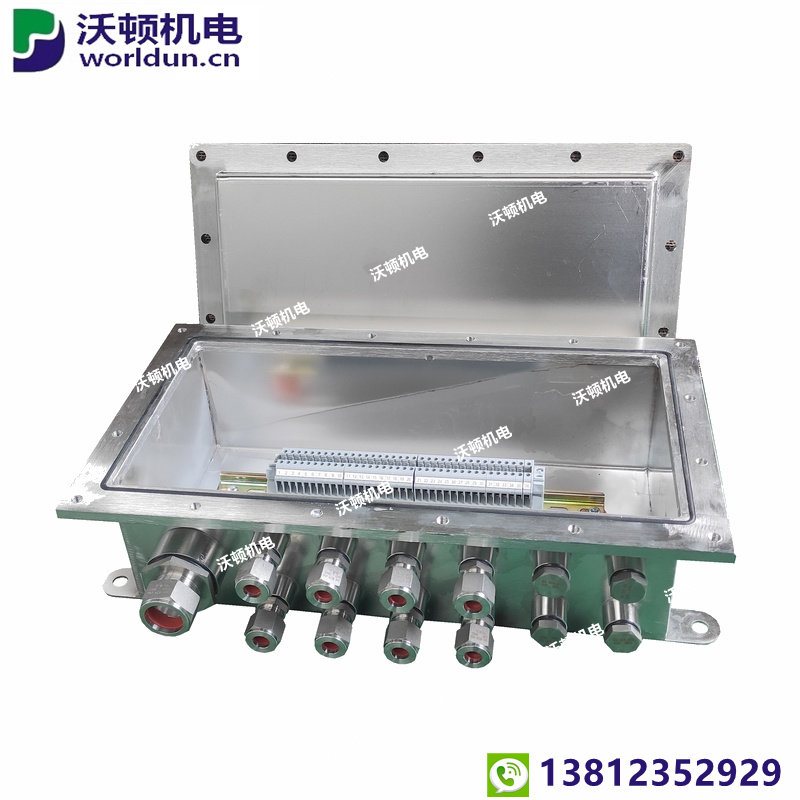

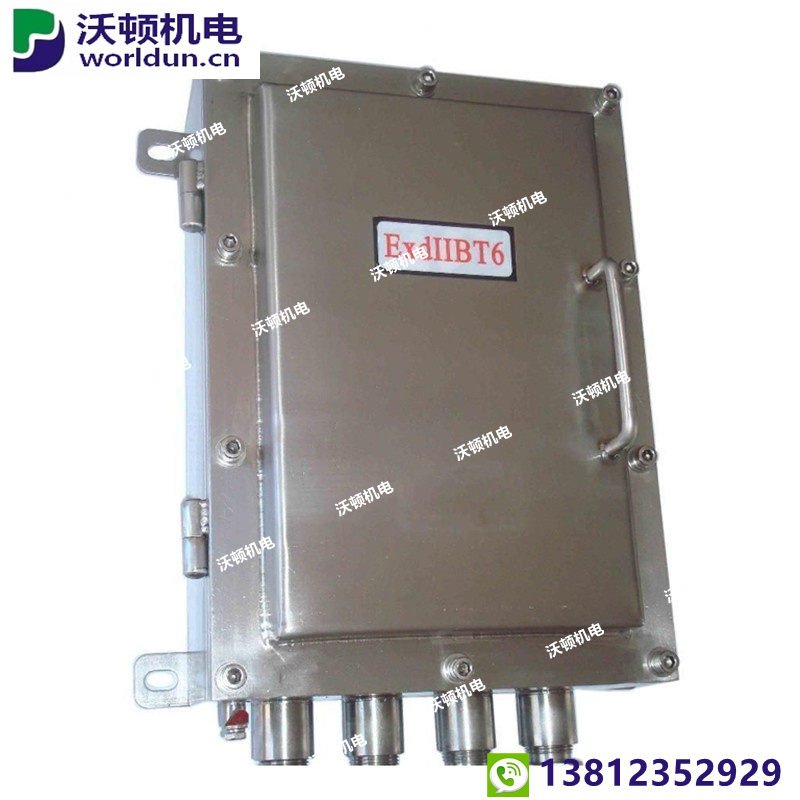

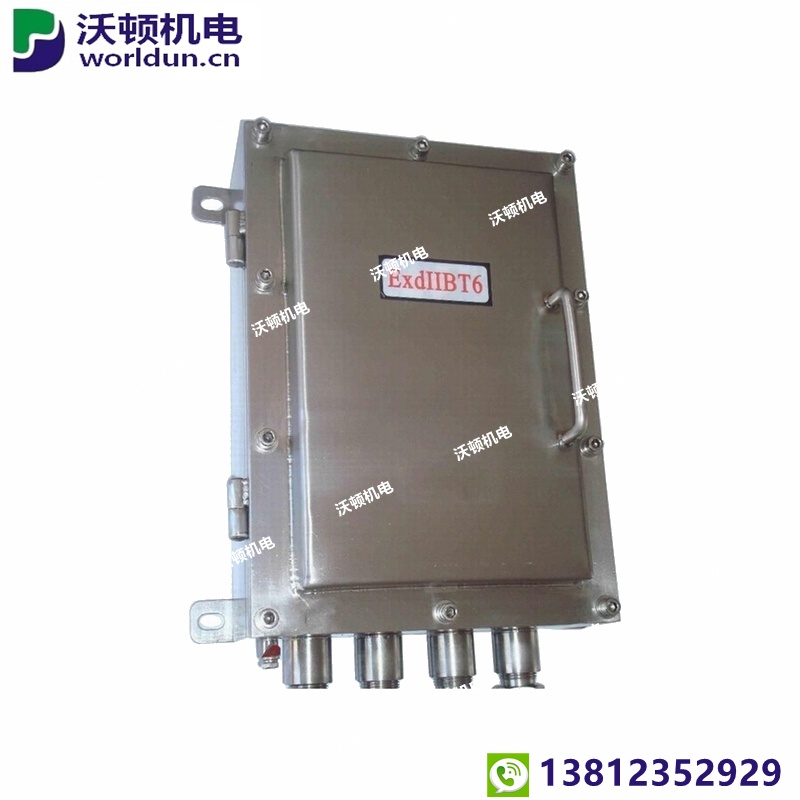

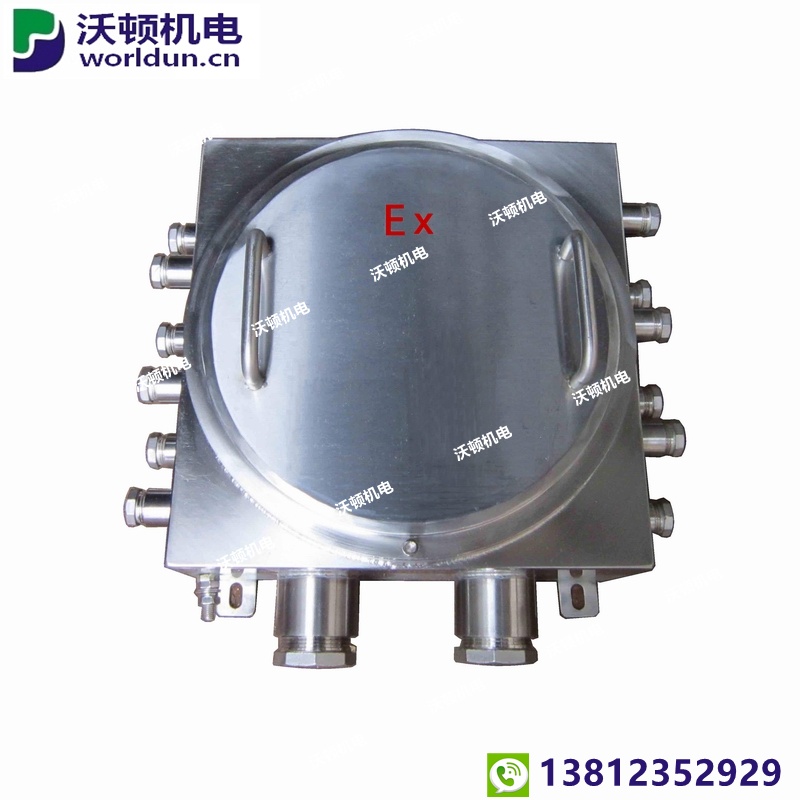

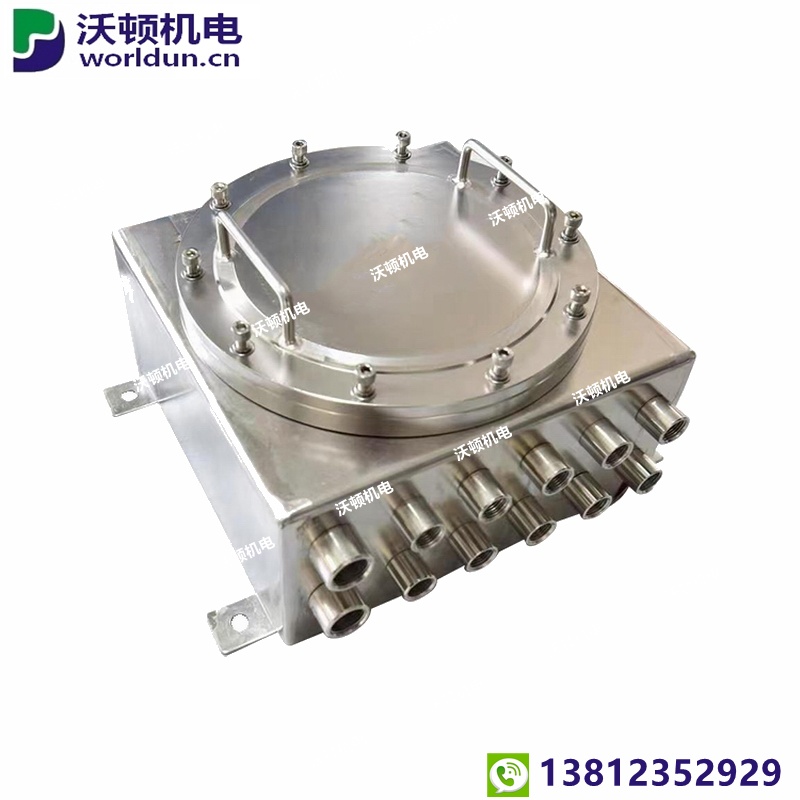

不锈钢防爆接线箱
不锈钢防爆接线箱
不锈钢防爆接线箱
不锈钢防爆接线箱【带铰链】

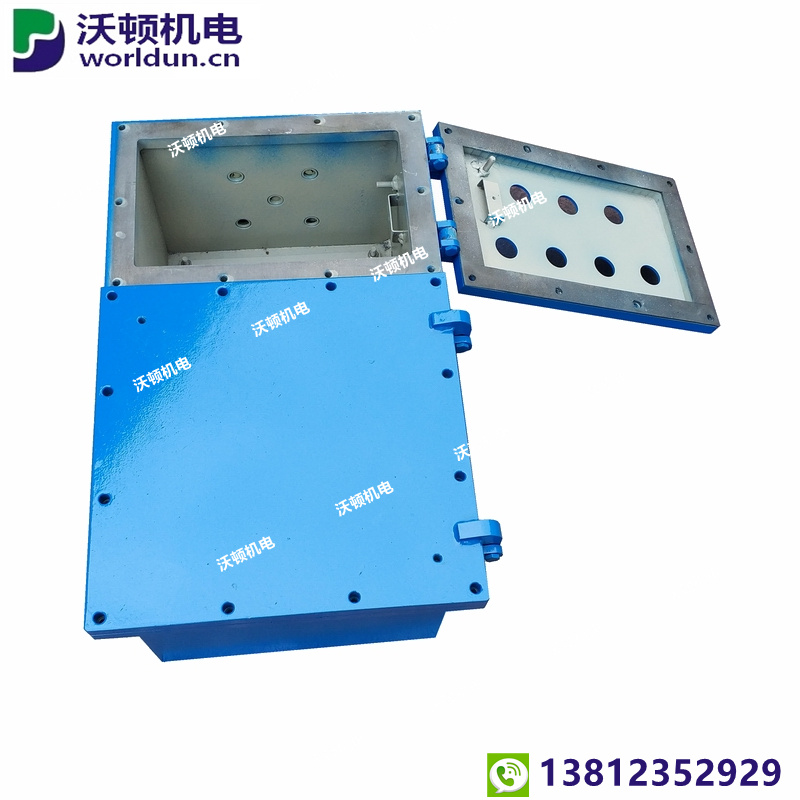

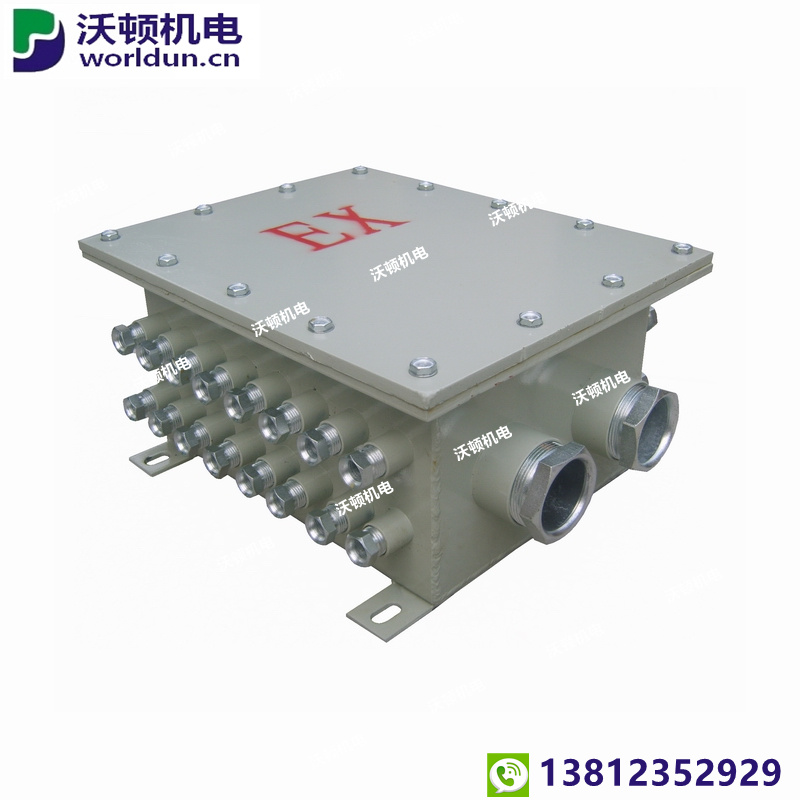

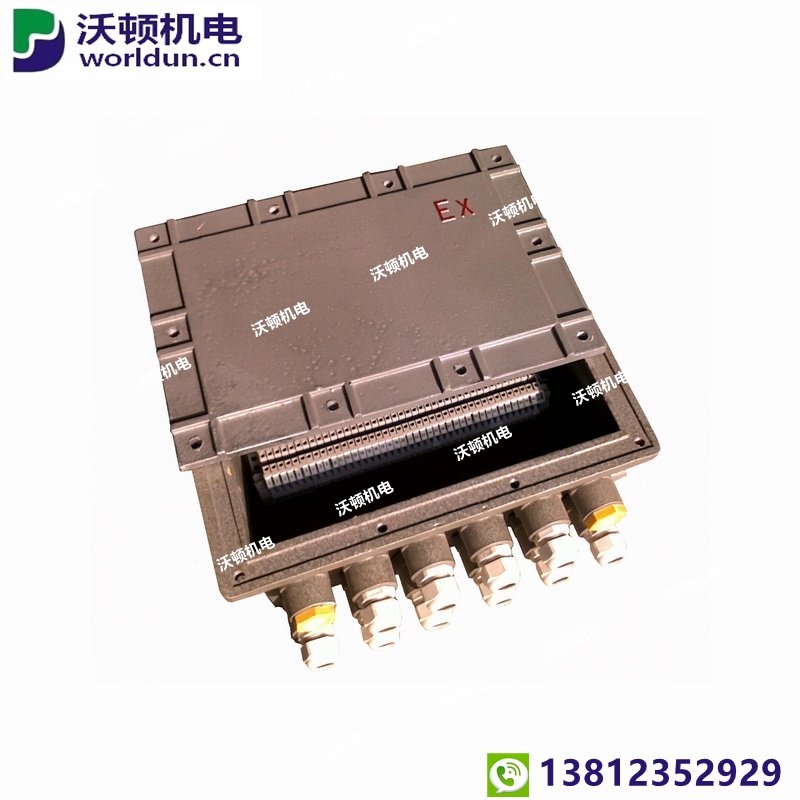

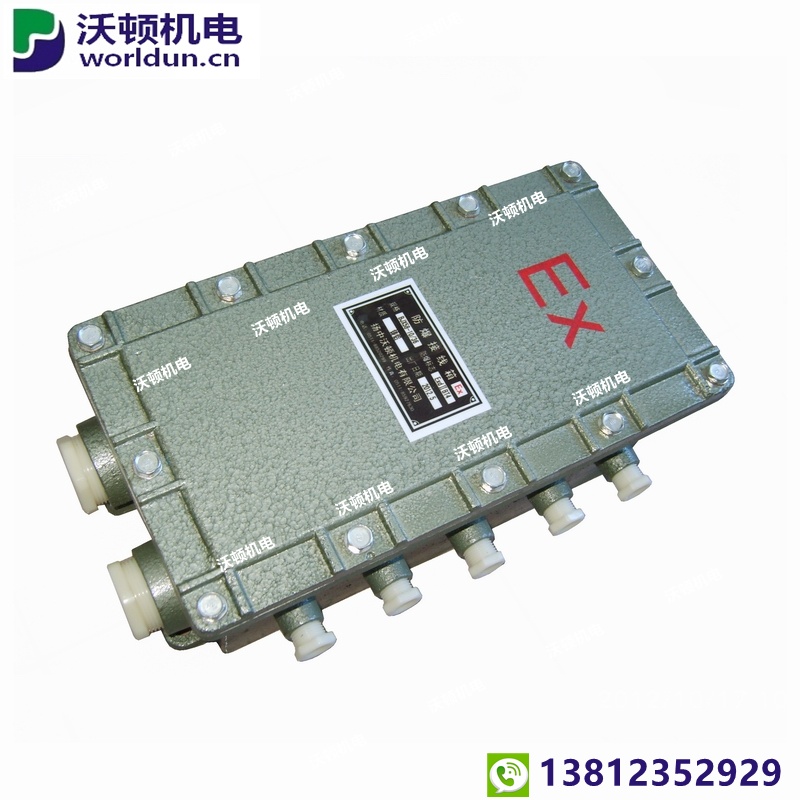

碳钢隔爆型防爆接线箱
碳钢隔爆型防爆接线箱【双腔体】

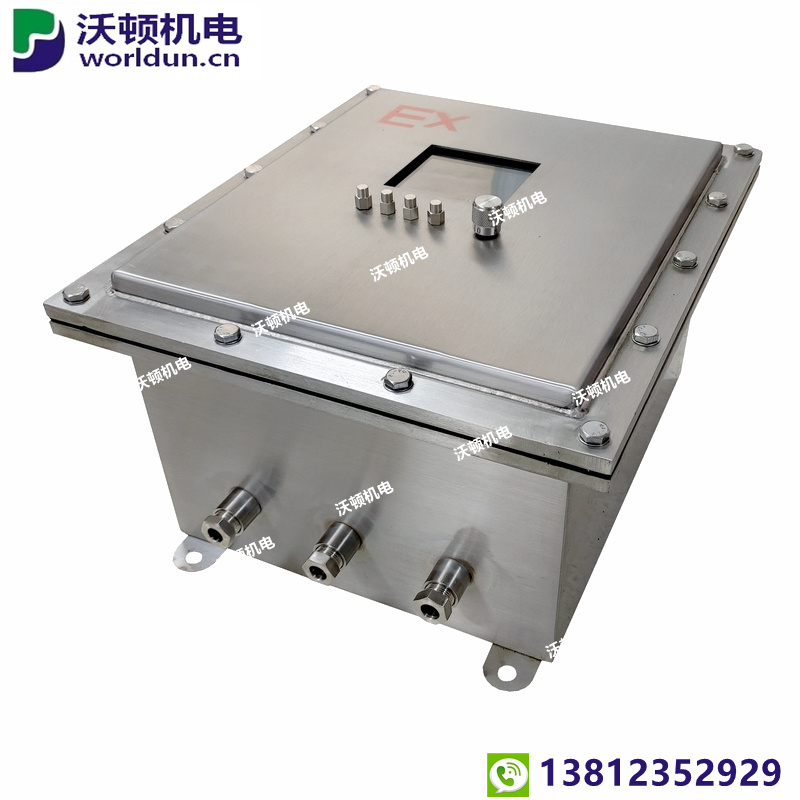

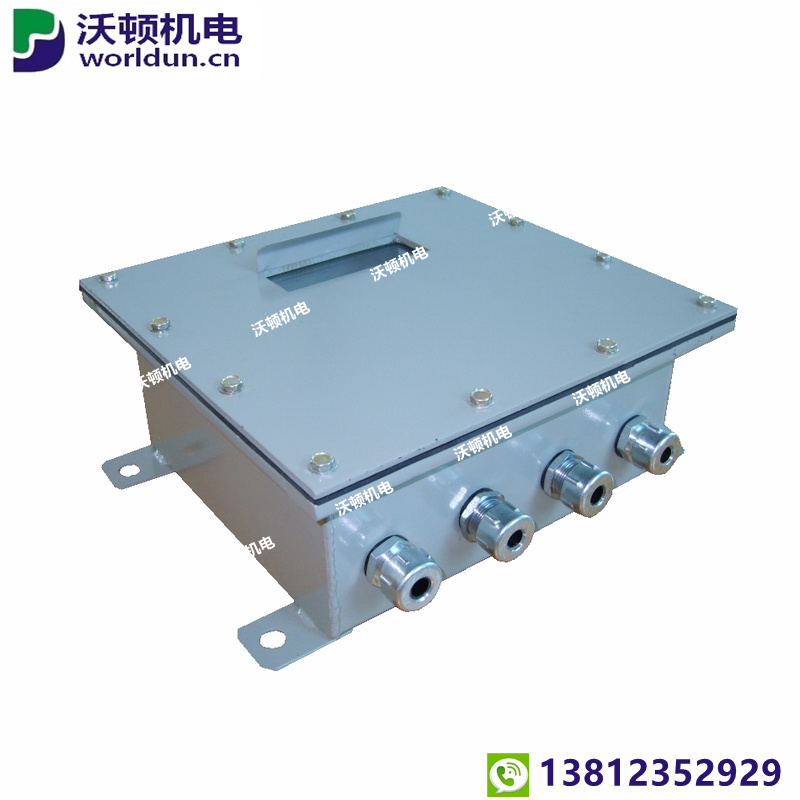

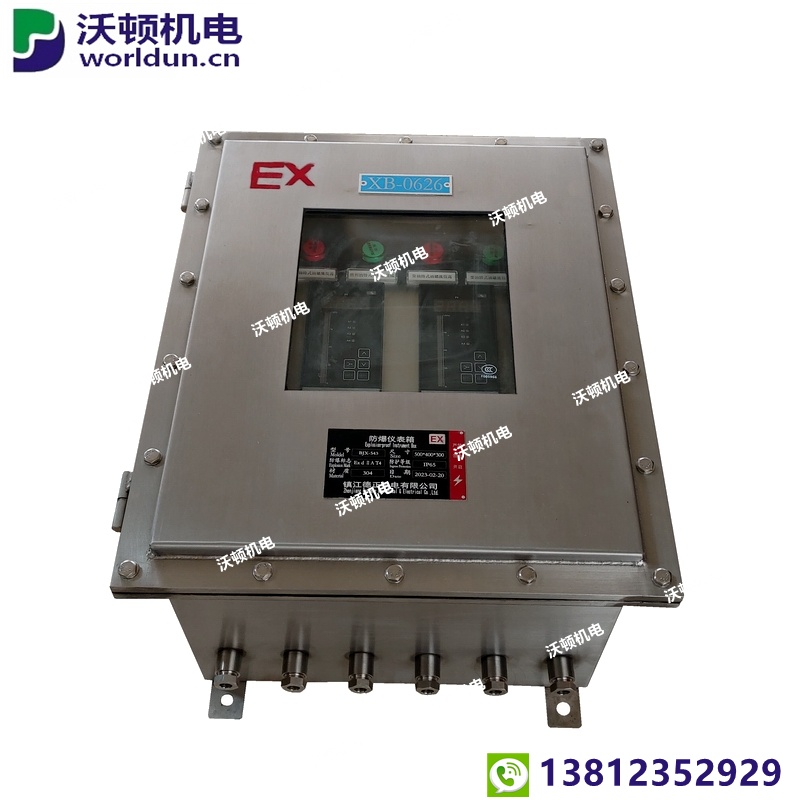

防爆接线箱【防爆玻璃视窗】
防爆接线箱【防爆玻璃视窗】

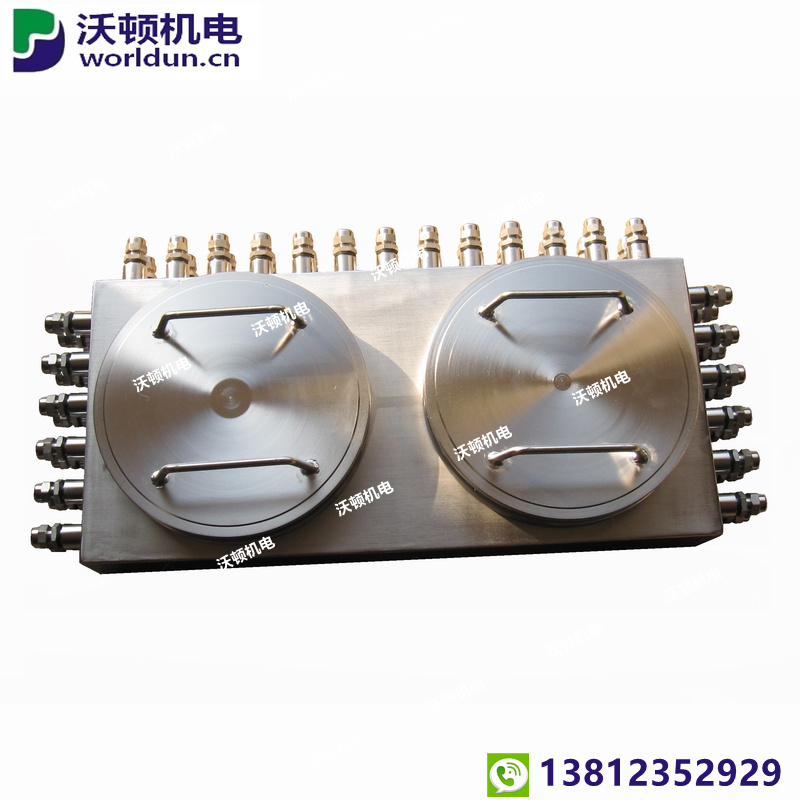

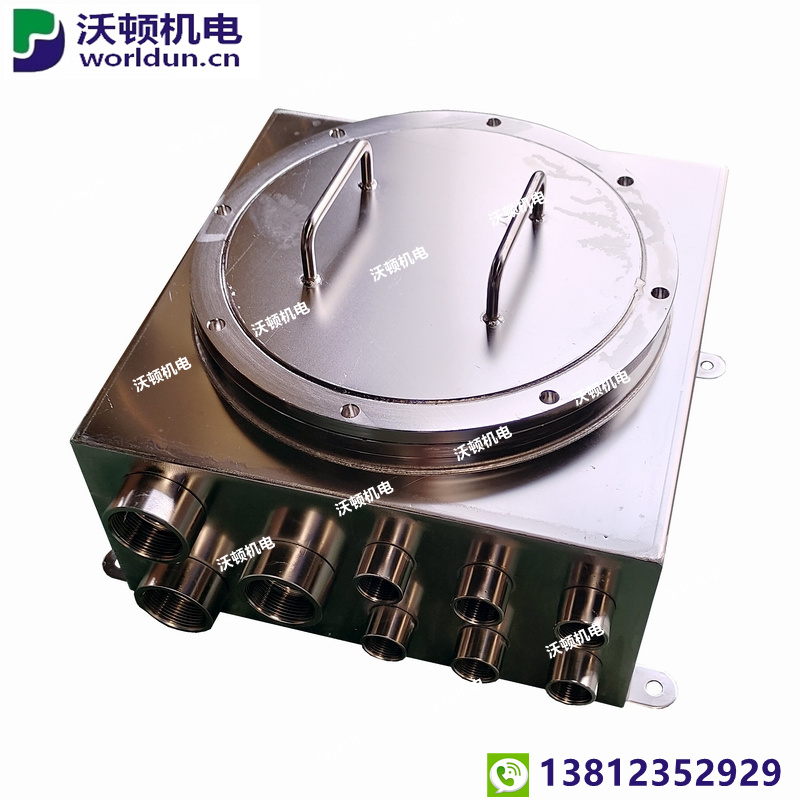

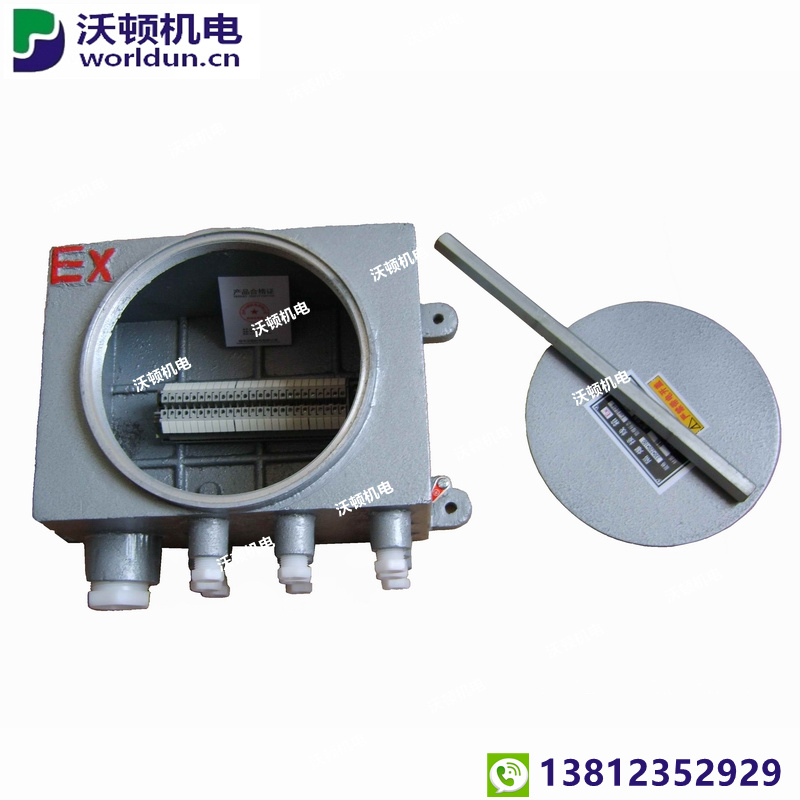

隔爆型防爆接线箱 隔爆箱
隔爆型防爆接线箱 隔爆箱
隔爆型防爆接线箱 隔爆箱
隔爆型防爆接线箱 隔爆箱

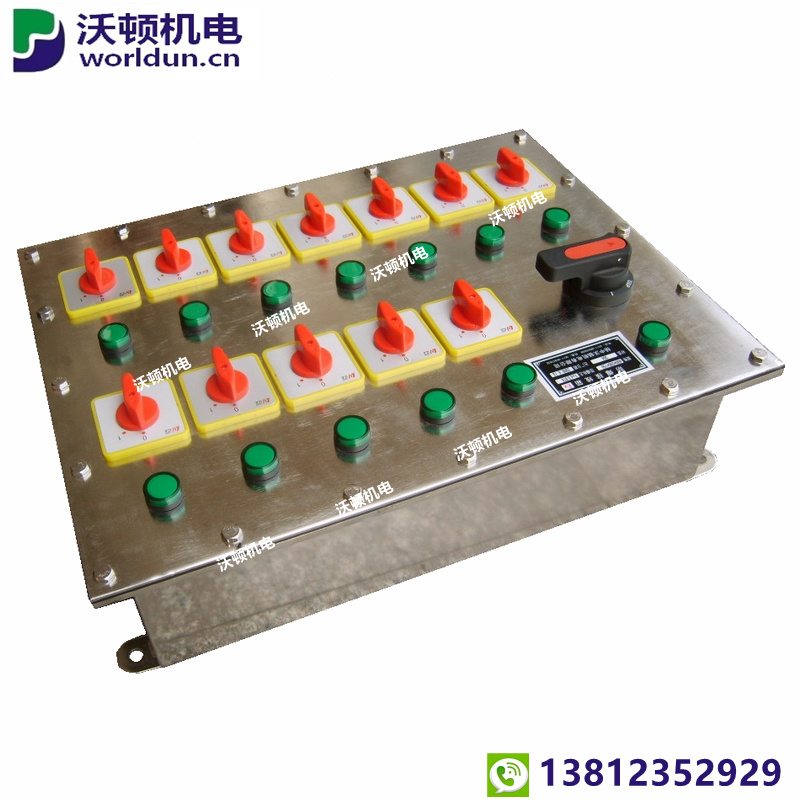

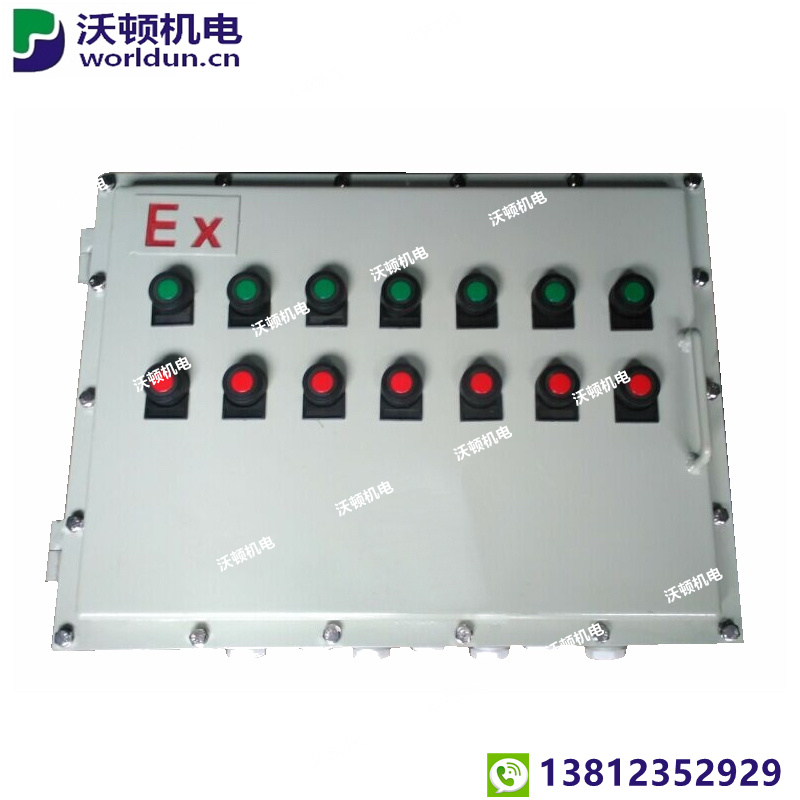

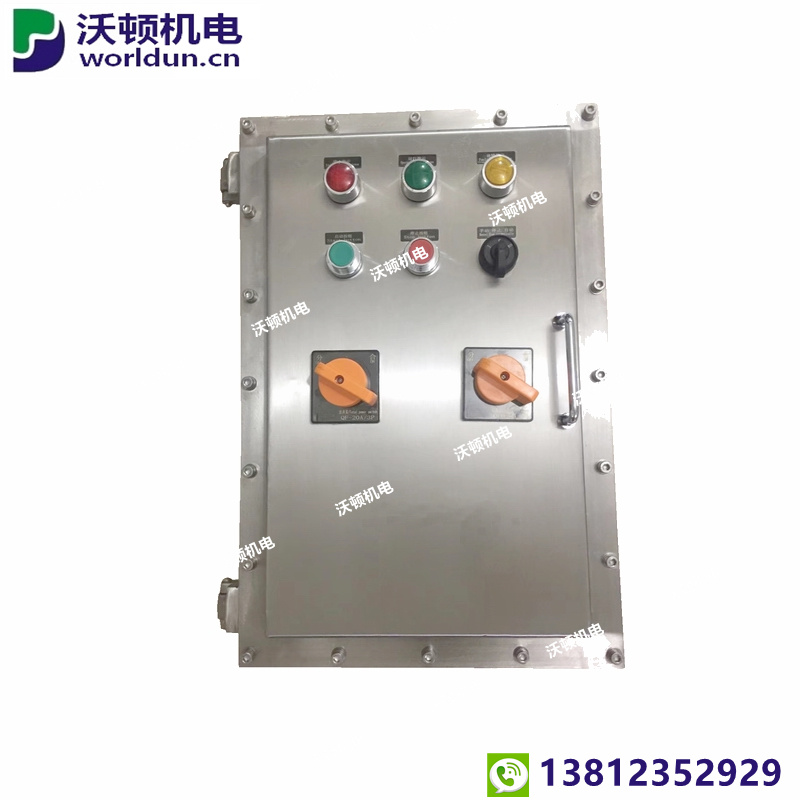

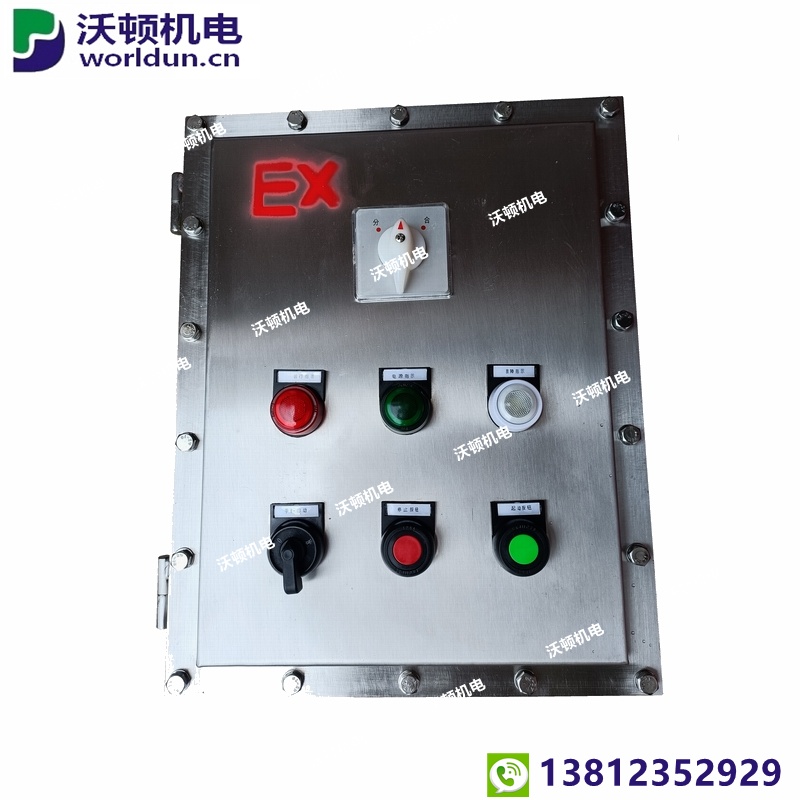

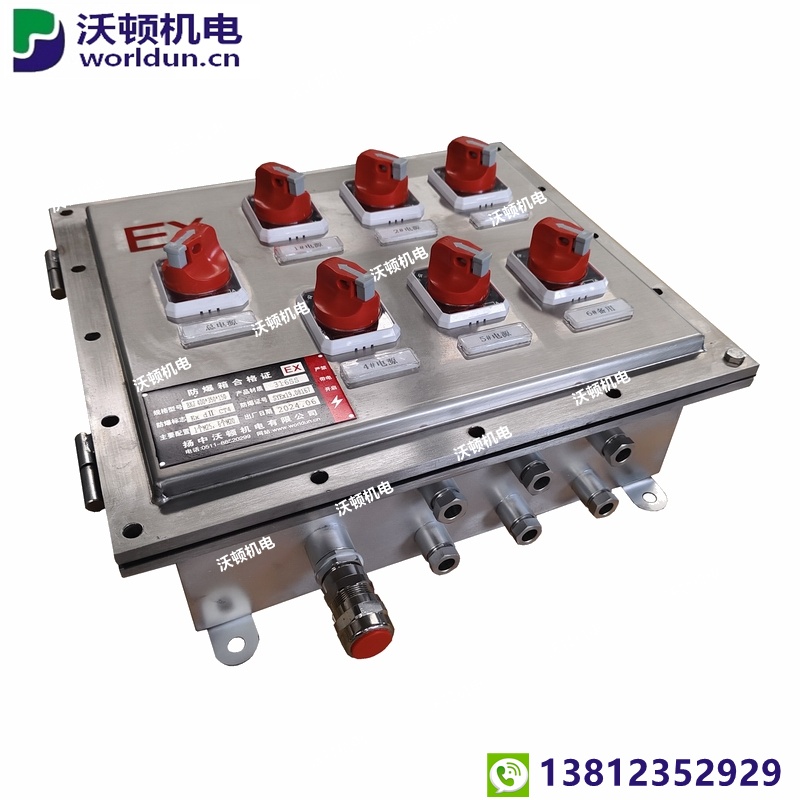

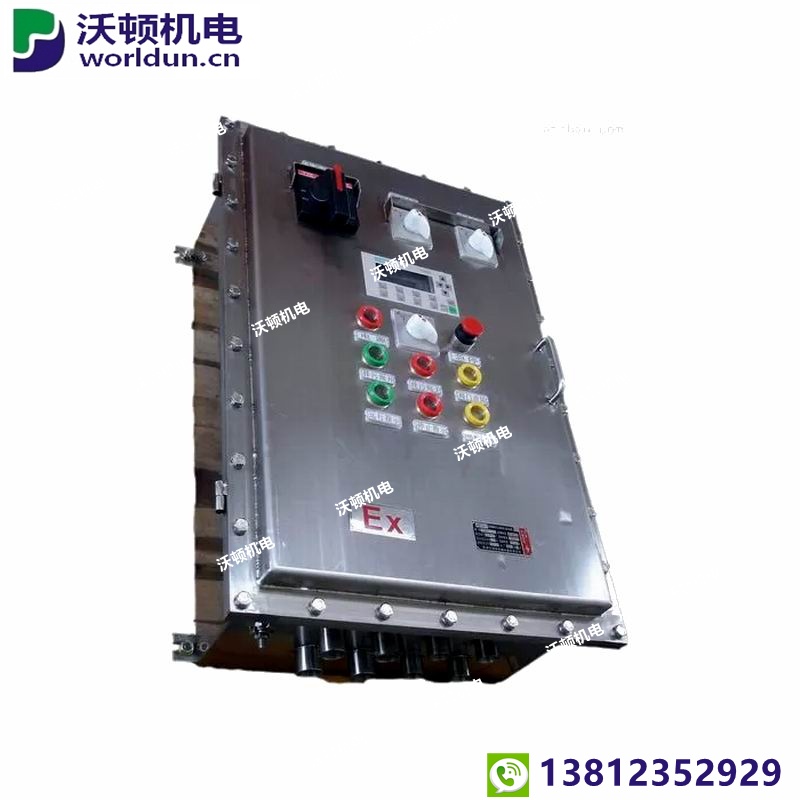

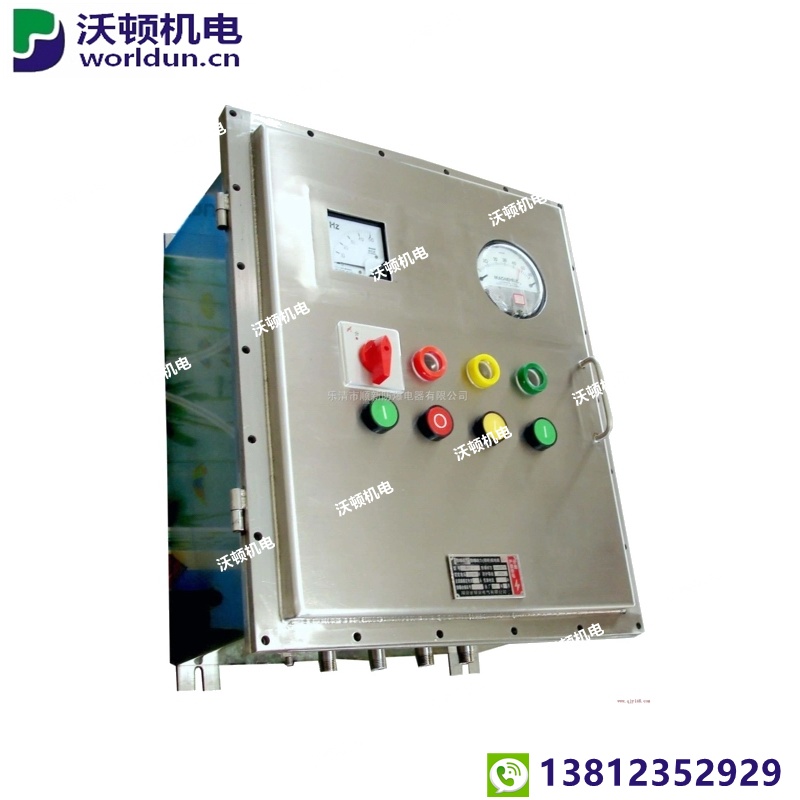

防爆控制箱
防爆控制箱
防爆控制箱

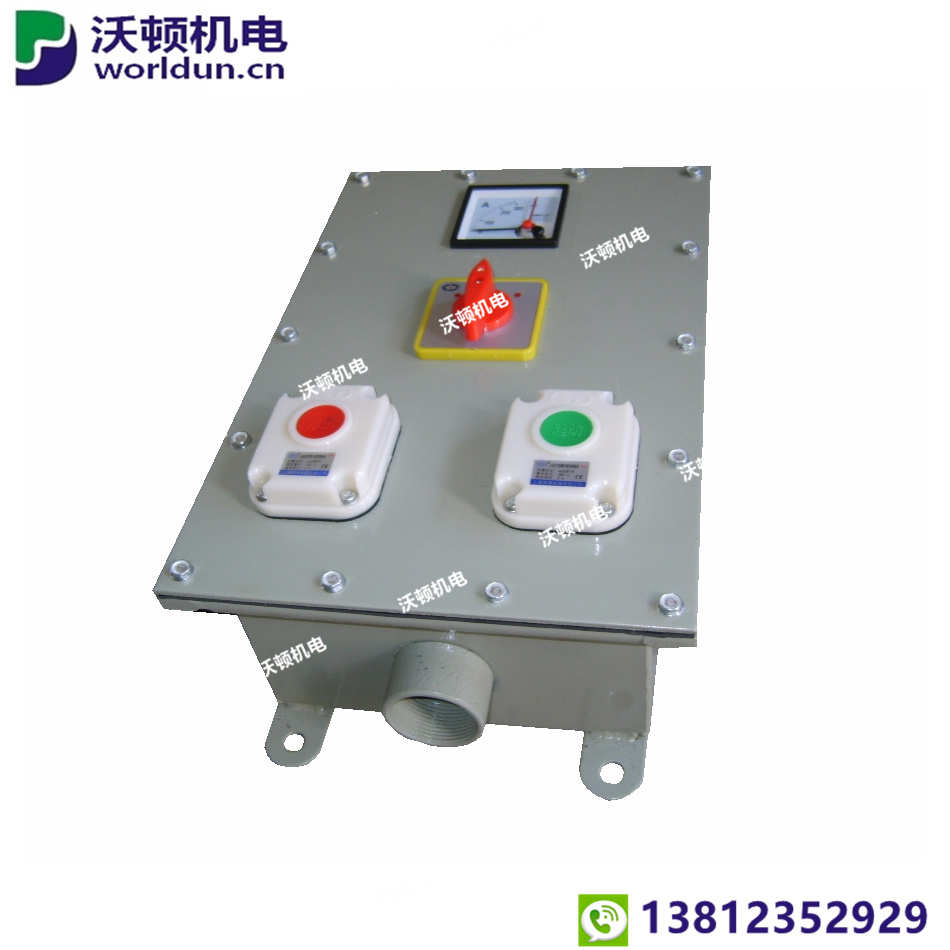

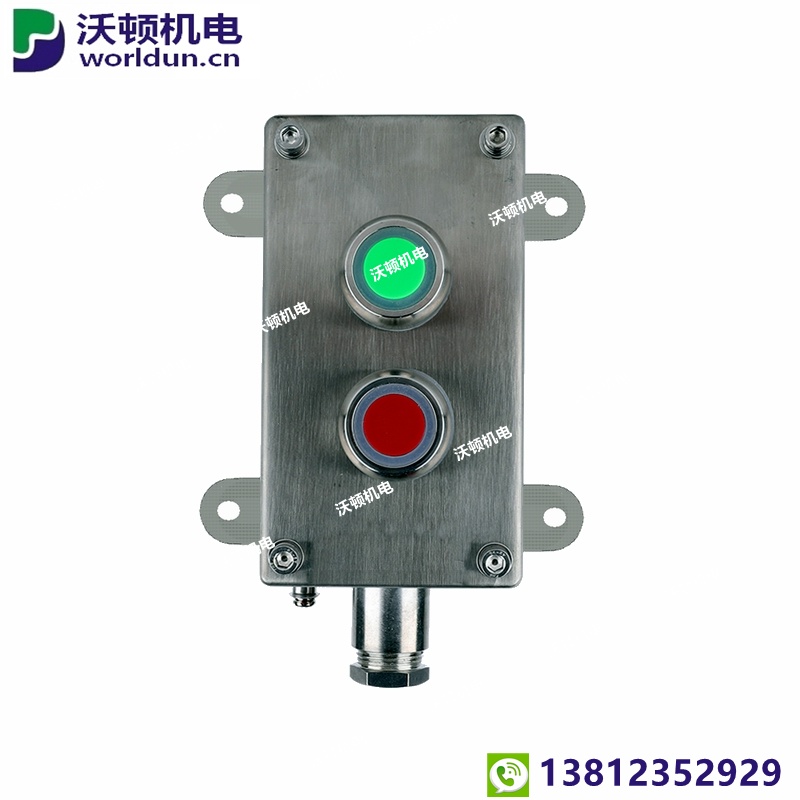

防爆操作柱

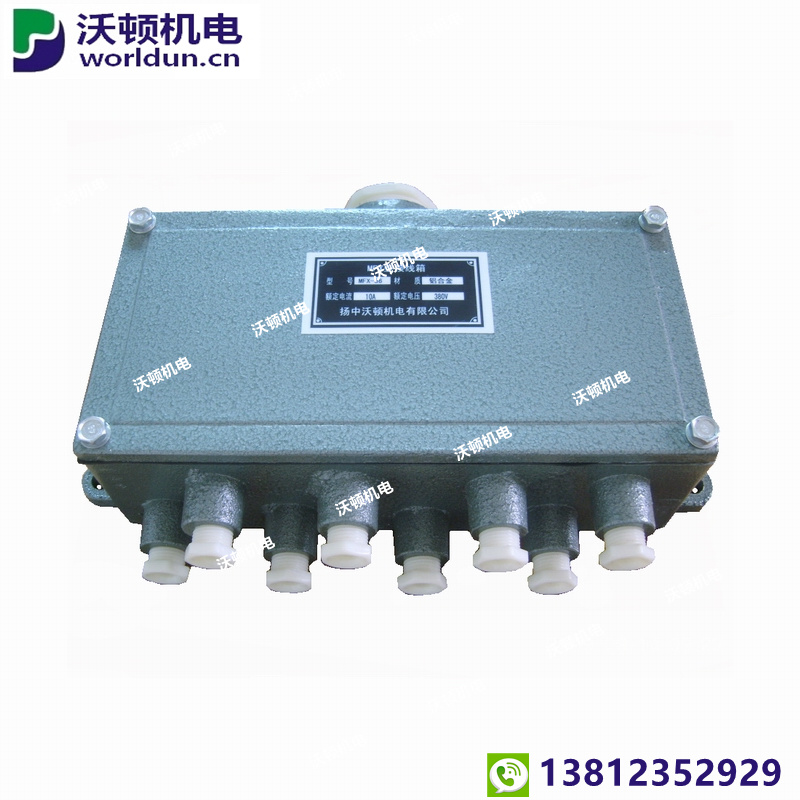

MFX铝合金分线箱

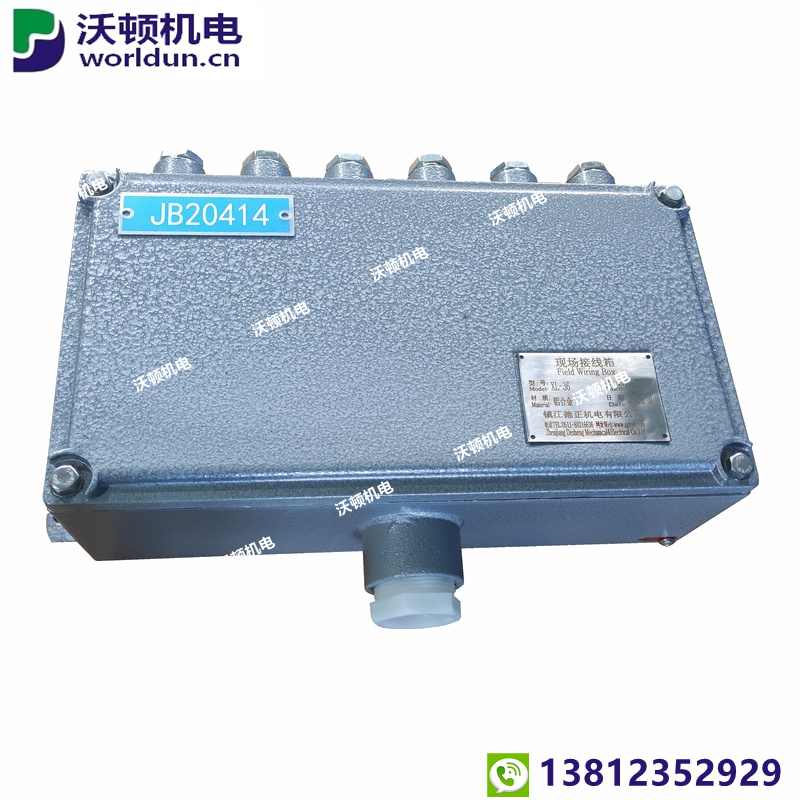

MFX铝合金分线箱【36端子】

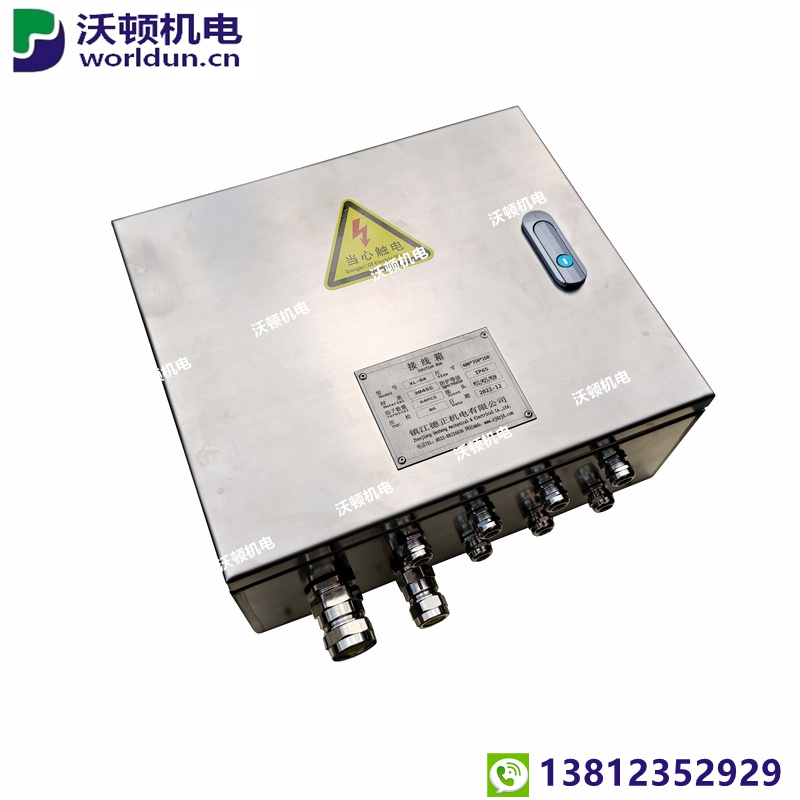

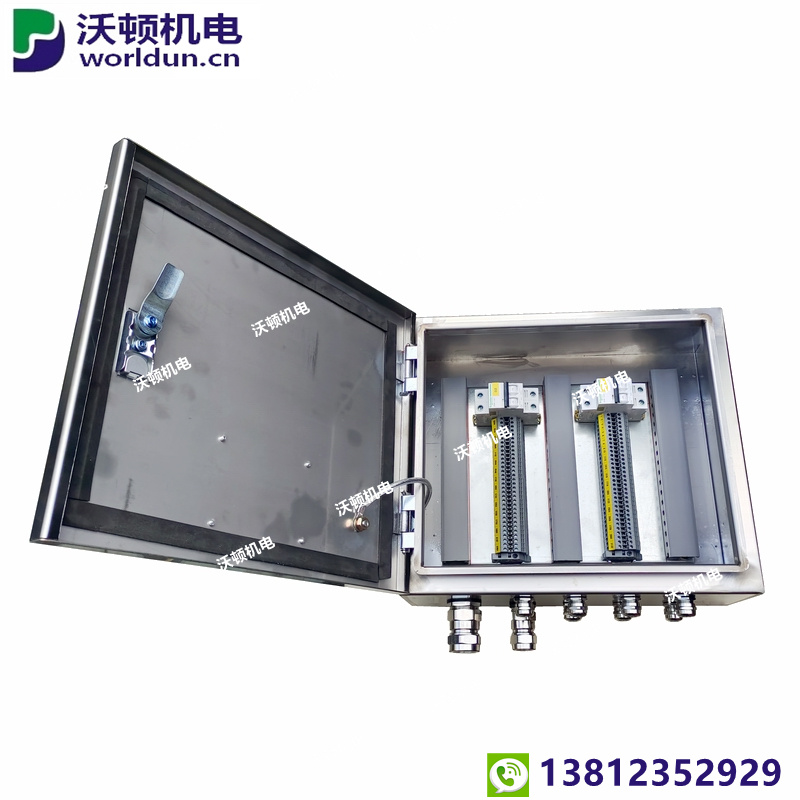

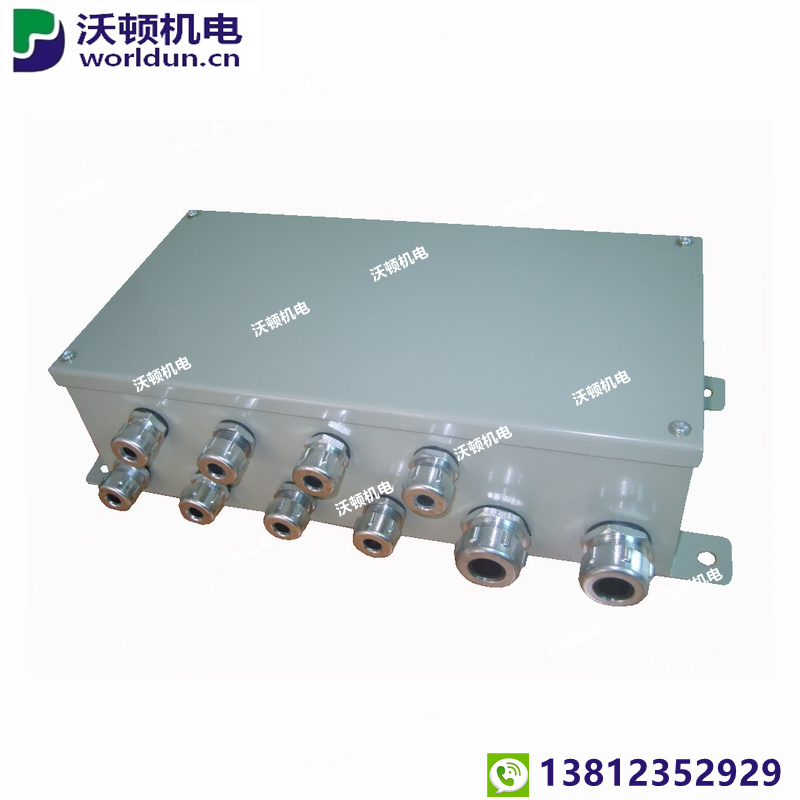

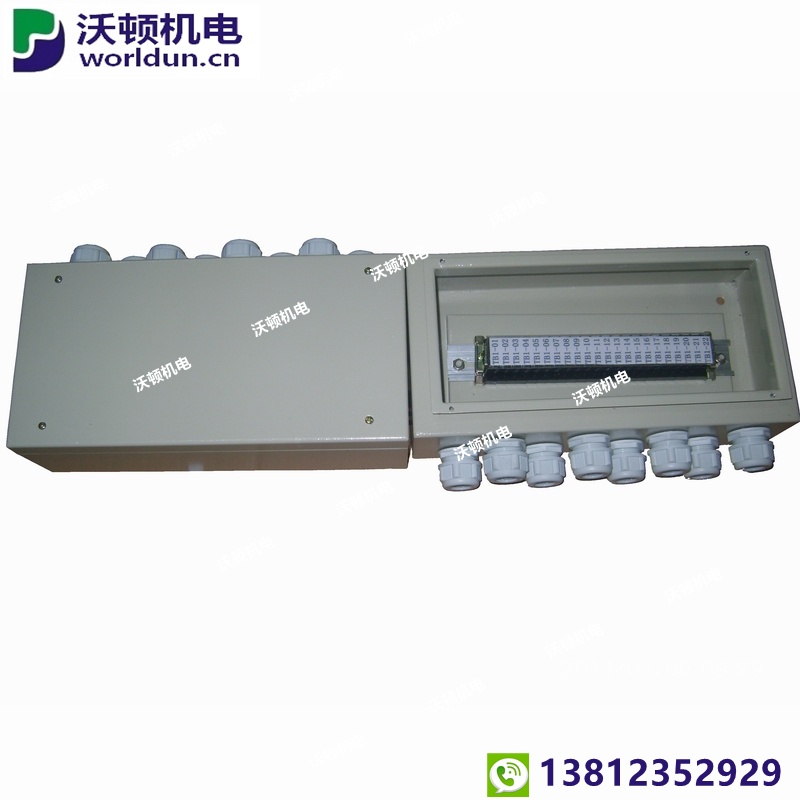

不锈钢接线箱 端子箱
不锈钢接线箱 端子箱

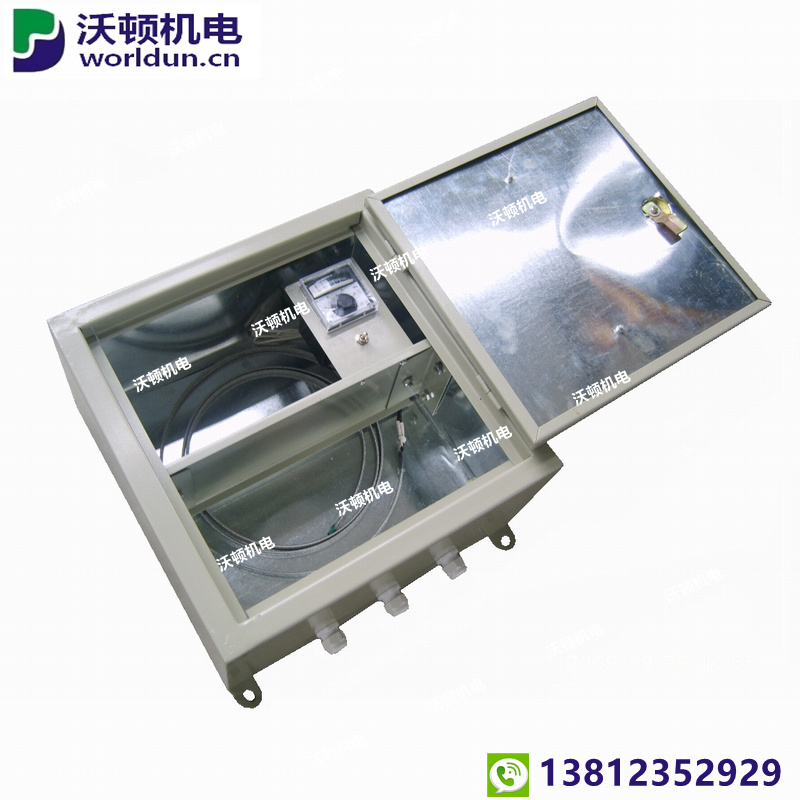

电加热保温仪表箱

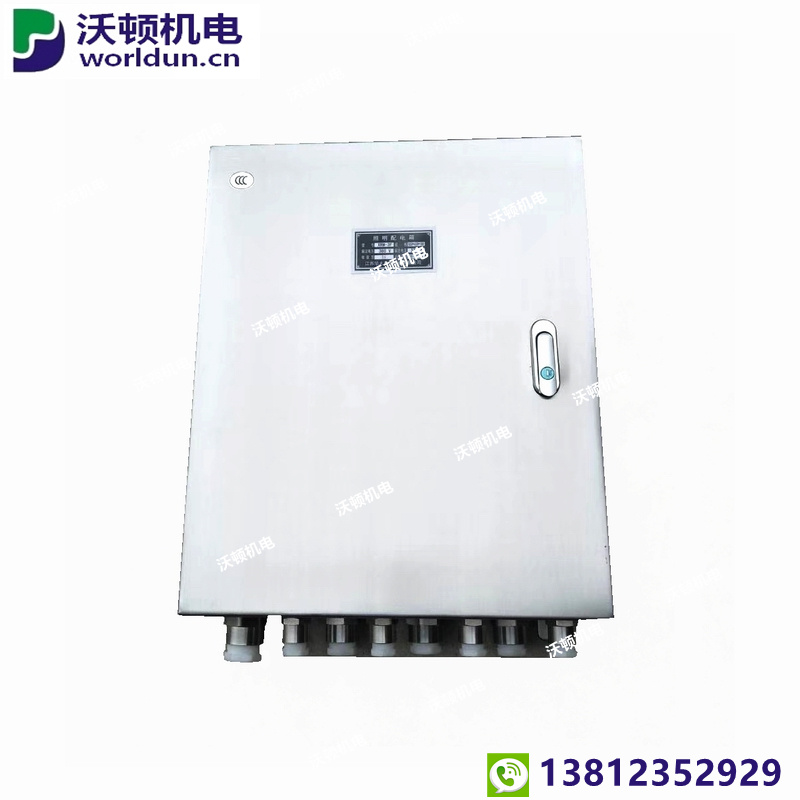

仪表接线箱

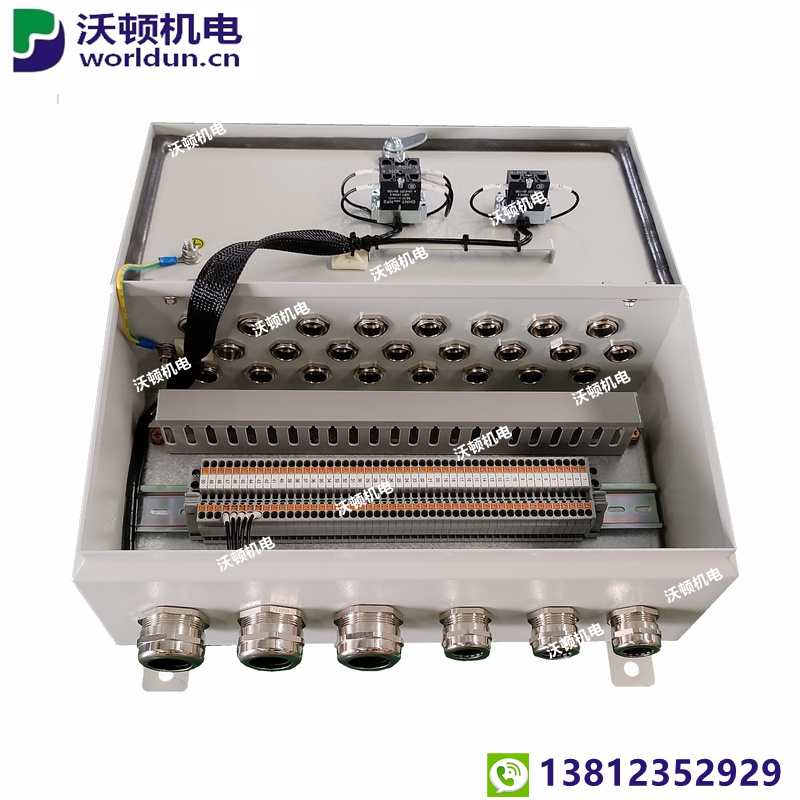

端子接线箱
端子接线箱



BJX51 防爆接线箱
　　适用范围： 　　产品说明：
　　爆炸性气体混合物危险场所：1区、2区 　　结实美观，表面可抛光、喷塑、喷漆等
　　爆炸性气体混合物：ⅡA、ⅡB 　　接线端子方便牢靠，适用电流大小有多种规格
　　温度组别：T1--T6 　　进出线口可变，可成套装配电缆接头、堵头等
　　爆炸性粉尘混合物危险场所：10区、11区 　　材质有铝合金板、碳钢板、不锈钢板等
　　温度组别（粉尘）：T11--T13 　　防爆标志：Exd ⅡB T6
序号

规格型号

接线端子

进线口

出线口

常规螺纹

数量

开孔

常规螺纹

数量

开孔
1

BJX51-10-36A

36

G1.1/2"

2

φ30

G1.1/2"

4

φ30
2

BJX51-10-36B

36

G1.1/2"

2

φ30

G1"

5

φ20
3

BJX51-10-36C

36

G1.1/2"

2

φ30

G3/4"

6

φ15
4

BJX51-10-36D

36

G1.1/2"

2

φ30

G1/2"

12

φ13
5

BJX51-10-24A

24

G1.1/2"

2

φ30

G1.1/2"

3

φ30
6

BJX51-10-24B

24

G1.1/2"

2

φ30

G1"

4

φ20
7

BJX51-10-24C

24

G1.1/2"

2

φ30

G3/4"

5

φ15
8

BJX51-10-24D

24

G1.1/2"

2

φ30

G1/2"

10

φ13
9

BJX51-10-18A

18

G1.1/2"

1

φ30

G1.1/2"

1

φ30
10

BJX51-10-18B

18

G1.1/2"

1

φ30

G1"

1

φ30
11

BJX51-10-12A

12

G1.1/2"

1

φ30

G1.1/2"

2

φ30
12

BJX51-10-12B

12

G1.1/2"

1

φ30

G1"

2

φ13
13

BJX51-10-9A

9

G1"

1

φ20

G3/4"

3

φ15
14

BJX51-10-9B

9

G1"

2

φ20

G1/2"

4

φ13
15

BJX51-10-6A

6

G1"

1

φ20

G3/4"

3

φ15
16

BJX51-10-6B

6

G1"

1

φ20

G1/2"

4

φ13



BJX52 隔爆型防爆接线箱
　　BJX52隔爆型防爆接线箱，广泛应用于石油、化工、制药等工厂室内外具有爆炸性混合物Q-1级防爆技术性能高的场所，外壳防护等级达到IP54--IP65。 　　BJX52隔爆型防爆接线箱壳体有铝合金、不锈钢、碳钢等，表面喷塑或平纹漆，进出口采用压紧螺母式橡胶密封结构。箱体与箱盖采用螺纹加橡胶圈隔爆结构。
序号

规格型号

接线端子
进线口
出线口

常规螺纹

数量

开孔

常规螺纹

数量

开孔
1

BJX52-10-36A

36

G1.1/2"

2

φ30

G1.1/2"

4

φ30
2

BJX52-10-36B

36

G1.1/2"

2

φ30

G1"

5

φ20
3

BJX52-10-36C

36

G1.1/2"

2

φ30

G3/4"

6

φ15
4

BJX52-10-36D

36

G1.1/2"

2

φ30

G1/2"

12

φ13
5

BJX52-10-24A

24

G1.1/2"

2

φ30

G1.1/2"

3

φ30
6

BJX52-10-24B

24

G1.1/2"

2

φ30

G1"

4

φ20
7

BJX52-10-24C

24

G1.1/2"

2

φ30

G3/4"

5

φ15
8

BJX52-10-24D

24

G1.1/2"

2

φ30

G1/2"

10

φ13



MFX 铝合金接线箱 / MFX 铝合金分线箱
序号

规格型号

接头数量与尺寸

接线端子

安装尺寸

备注

入口数量
入口尺寸

出口数量
出口尺寸
1

MFX-12Ⅰ

1

G1.1/2"

2

G1"

12

210×140



Ⅰ内螺纹接头

Ⅱ橡胶料盒接头
2

MFX-12Ⅱ

1

φ38

4

φ18

12

210×140
3

MFX-24Ⅰ

1

G1.1/2"

2

G1"

24

320×140
4

MFX-24Ⅱ

1

φ38

8

φ18

24

320×140
5

MFX-36Ⅰ

1

G1.1/2"

3

G1"

36

410×140
6

MFX-36Ⅱ

1

φ38

12

φ18

36

410×140
